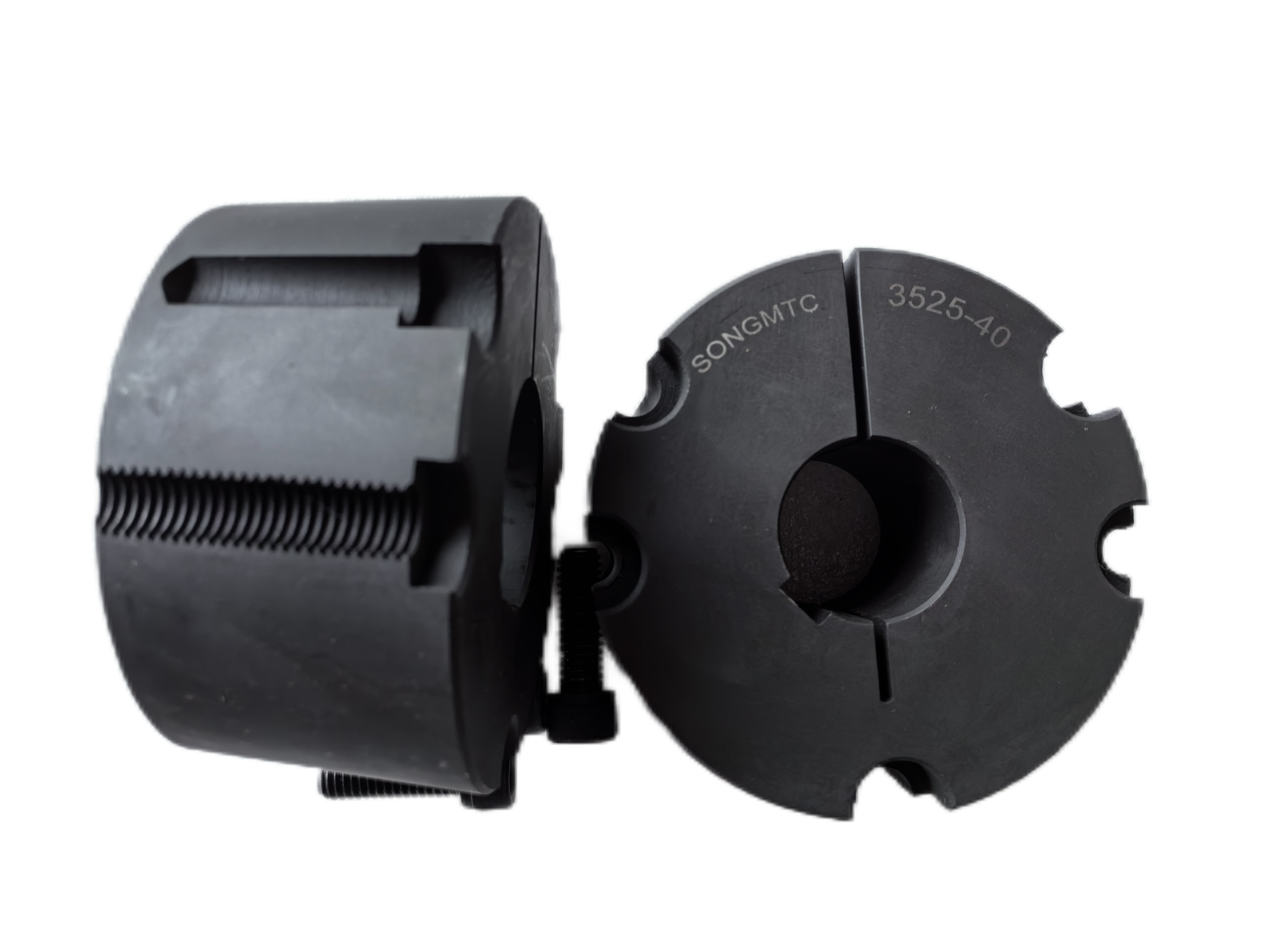

Taper Locking Bush锥套大小端、高度尺寸标准


型号大端直径小端直径高度
1008 35.2 32.08 22.3
1108 38.38 35.26 22.3
1210 47.62 44.07 25.4
1215 47.62 42.29 38.1
1310 50.8 47.25 25.4
1610 57.15 53.6 25.4
1615 57.15 51.82 38.1
2012 69.85 65.4 31.8
2017 69.85 63.63 44.5
2517 85.73 79.51 44.5
2525 85.73 76.85 63.5
3020 107.96 100.86 50.8
3030 107.96 97.31 76.2
3535 127 114.56 89
3525 127 118.12 63.5
4040 146.05 131.85 101.6
4030 146.05 135.4 76.2
4545 161.93 145.95 114.3
4535 161.93 149.49 89
5040 177.8 163.6 101.6
5050 177.8 160.05 127
