锥套Taper Bushing的介绍
锥套通过8度外锥面与皮带轮、链轮及其他传动件内锥面压紧联接，使传动件的定心精度有较大提高。锥套尺寸为系列标准设计。其内孔键槽按ISO标准加工。通用性互换性很好，适用各种场合. 当传动件经过长时间运转时，内孔及链槽就可能发生损坏，如果是使用这种锥套的传动件，发生这种情况时，只需更换同一规格锥套就可以恢复使用。因而提高传动件使用寿命，降低维修费用，节省时间。

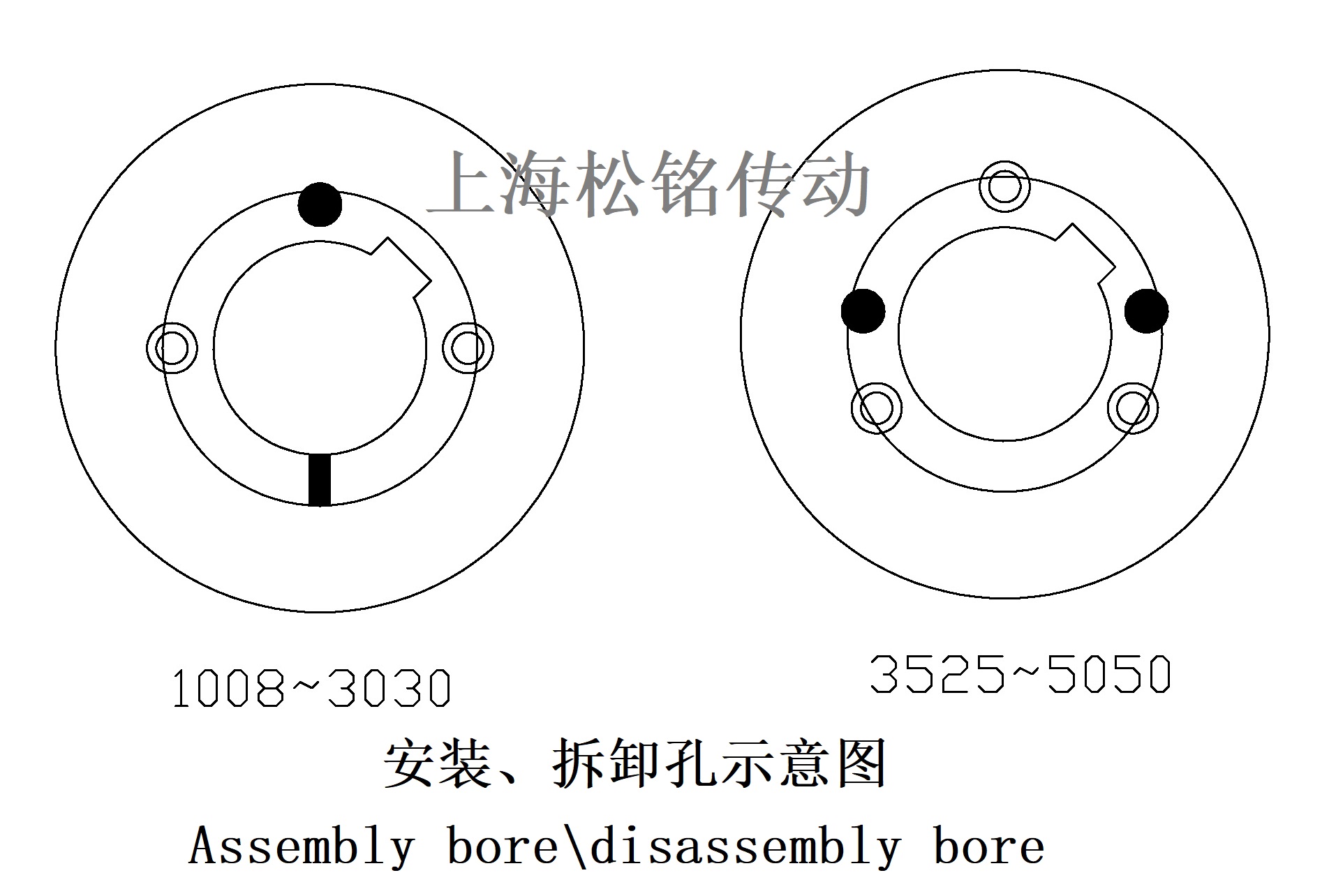

锥套主要有TB锥套、QD锥套之分，锥套与皮带轮相配处的孔都是半边的，并且锥套上的两个光孔与带轮上的两个螺纹孔分别组成了一个完整的孔，锥套上的一个螺纹孔又与皮带轮上的一个光孔组成了一个完整的孔。在装配时，将两个螺钉上在皮带轮的两个螺纹孔中，随着螺钉在皮带轮上的螺纹孔中不断拧紧，螺纹作用将螺钉推向皮带轮上锥孔的小端，而锥形套上的两个光孔并没有完全加工穿，这样，当螺钉的头部抵住光孔的底部时，就将力传递给了锥套，锥套就相对于皮带轮向皮带轮锥孔的小端运动，这时因为锥度的原因，锥套的就不断包紧轴，而轴又反作用于锥套，再作用于皮带轮。这样皮带轮、锥套以及轴就紧密的组装在一起了。
反之，在拆卸时，将从皮带轮螺纹孔中退出的螺钉用一颗上在锥套上的螺纹孔中，在不断拧紧的过程中，螺钉也是向着皮带轮锥孔小端方向运动，当螺钉头部抵住皮带轮光孔的底部时，将力传递给皮带轮，这时皮带轮就相对于锥套向皮带轮锥孔小端方向运动，这样，皮带轮与锥套间就脱离开来，而锥套也因为失去了来自于皮带轮锥孔的约束力，加上自身恢复圆度的一点弹性，也与轴脱离开来。
